工作原理

礦漿經給礦箱流入槽體后，在給礦噴水管的水流作用下，礦粒呈松散狀態進入槽體的給礦區。在磁場磁選機的作用，磁性礦粒發生磁聚而形成"磁團"或"磁鏈"，"磁團"或"磁鏈"在礦漿中受磁力作用，向磁極運動，而被吸附在圓筒上。由于磁極的極性沿圓筒旋轉方向是交替排列的，并且在工作時固定不動，"磁團"或"磁鏈"在隨圓筒旋轉時，由于磁極交替而產生磁攪拌現象，被夾雜在"磁團"或"磁鏈"中的脈石等非磁性礦物在翻動中脫落下來，最終被吸在圓筒表面的"磁團"或"磁鏈"即是精礦。精礦隨圓筒轉到磁系邊緣磁力最弱處，在卸礦水管噴出的沖洗水流作用下被卸到精礦槽中，如果是全磁磁輥，卸礦是用刷輥進行的。非磁性或弱磁性礦物被留在礦漿中隨礦漿排出槽外，即是尾礦。

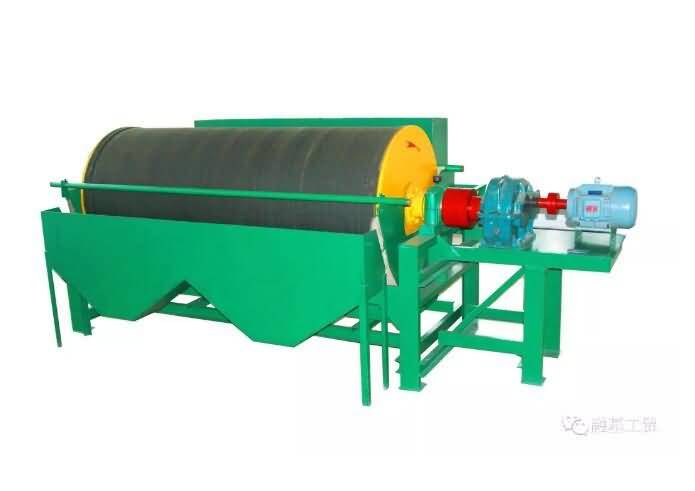

結構特點

該系列磁選機適用于粒度0.1-3mm的磁鐵礦、磁黃鐵礦、焙燒礦、鈦鐵礦等物料的濕式磁選，也用于煤、非金屬礦、建材等物料的除鐵作業。

該機的磁系，采用優質鐵氧體材料或與稀土磁鋼復合而成，筒表平均磁感應強度為100~600mT。本磁選機具有結構簡單、處理量大、操作方便、易于維護等優點。磁選機的結構特點:濕式永磁筒式磁選機主要由圓筒、磁系、槽體、傳動部分四部分組成。圓筒由2-3mm不銹鋼板卷焊成筒，端蓋為鑄鋁件，用不銹鋼螺釘和筒相連。電機通過減速機，帶動圓筒作回轉運動。磁系為開放式磁系，裝在圓筒內。

目前磁選機的磁場強度最高(實際測量)是16500GS，對褐鐵礦的選別很有效。通常的強磁選機，150的環一般也只能達到13500GS，因此16500GS是革命性的進步。

維修

1、每周應對下列部位進行檢查和維修。

每周要認真清理入料槽、精礦出料槽和尾礦出料槽，檢查有無破損、變形等問題，如有問題及時處理。

2、每月應對下列部位進行檢查和維修。

(1)傳動鏈條磨損不準超過規定，如影響了正常使用要堅決更換。及時調整傳動鏈的松緊度。

(2)校對傳動鏈輪，直線偏差不得超過1毫米。如有偏差應及時調整。

(3)檢查、緊固設備支承架、電動機、減速器、滾筒主軸的固定螺栓。

(4)磁選機的兩側大端蓋，軸承端蓋的螺栓進行檢查、緊固。

(5)機體及滾筒進行全面檢查，有無開焊，破損變形等問題。

(6)測量、檢查精礦導料堰、溢流堰保持水平。

(7)磁系包角檢查方法是用一根電焊條、水平放至精礦出料堰中如吸力大說明磁系偏高，精礦不易脫落，吸力太弱說明磁系偏低，精礦不易排出，要達到被吸附的磁鐵礦粉一到排料堰，自動脫離磁場，順利排出。
